Грузоблок ARV

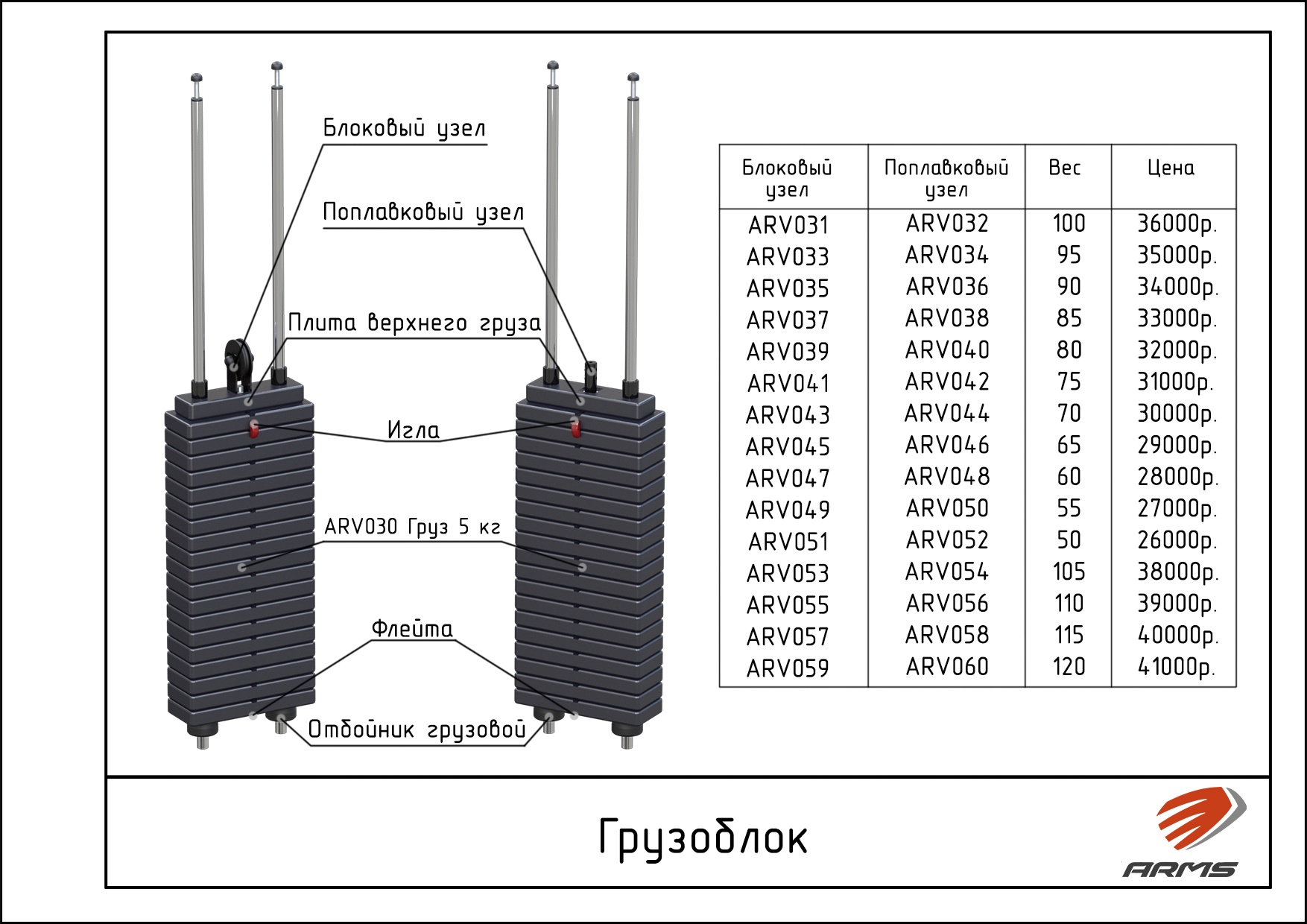

Нагрузка в грузоблочных тренажерах создается отягощением весовых плиток. В зависимости от величины нагрузки и способа передачи усилия грузоблок может отличаться количеством весовых плиток и креплением троса. Принципиальная схема грузоблоков различного типа имеют общие характеристики:
Грузоблоки оснащаются 2 резиновыми аммортизирующими отбойниками (ARV072 Отбойник грузового).

[КУПИТЬ ARV072]



Грузовой отбойник надет на хромированную трубу (ARV077 Хромированная труба диаметром 25 мм, толщиной стенки 1,2 мм), длина до 3000 мм, отрезается в размер.

[КУПИТЬ ARV077]



Для фиксации хромированной трубы используется упор направляющей (). Упор направляющей впрессовывается в хромированную трубу (R-13М). Металлический упор имеет резьбовое отверстие М10.



Для набора веса грузоблока стек комплектуется грузами (ARV030 Груз 5 кг).

Груза изготовлены из качественной конструкционной стали, запрессованы в резиновую оболочку методом горячей вулканизации. В груза впрессованы грибковые полимерные втулки, имеющие низкий коэффициент трения. Груз имеет травмобезопасные округления и конструктивные полости, которые обеспечивают установку иглы.

[КУПИТЬ ARV030]



Выбор нагрузки осуществляется установкой иглы во флейту (7106t Игла).

Игла изготовлена из качественной углеродистой стали, покрыта гальваническим слоем хрома и оснащена пластиковой рукояткой.

[КУПИТЬ 7106t]



Флейта 9 (10….24) Цифра определяет на какое количество грузов рассчитан стек. Флейта изготовлена из качественной углеродистой стали круглого сечения, покрыта термоотверждаемой порошковой краской. Вес флейты и верхнего груза суммарно дает 5 кг, что позволяетучитывать при комплектовании грузоблока. Так например для формирования грузового стека весом  100 кг необходимо 19 грузов по 5 кг и верхний груз с флейтой.

[КУПИТЬ 9…24]



Верхний груз (ARV071 Верхний груз) – универсальный узел для компоновки грузового стека. Исполнение верхнего груза позволяет осуществлять различные такелажные схемы. Верхний груз изготовлен из качественной конструкционной стали, запрессованы в резиновую оболочку методом горячей вулканизации. В груза впрессованы полимерные втулки, имеющие низкий коэффициент трения. Груз имеет травмобезопасные округления и конструктивные полости, которые обеспечивают установку шкива с продольным или поперечным положением, либо установку детали «Поплавок».

[КУПИТЬ ARV071]



Поплавок (ARV076 Поплавок) изготовлен из качественной углеродистой стали, покрыт термоотверждаемой порошковой краской, имеет установочные винты для зажима троса.

[КУПИТЬ ARV076]



Блоковый грузоблок подразумевает установку шкива (блока) для установки троса в полиспаст. При необходимости узел блока можно развернуть на 90 градусов. Блок устанавливается на детали "обхват".

[КУПИТЬ f13]



Поплавковый грузоблок подразумевает крепление конца троса к грузоблоку.
